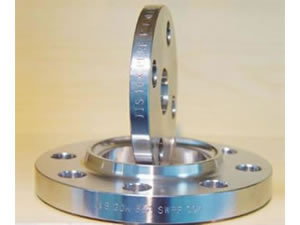

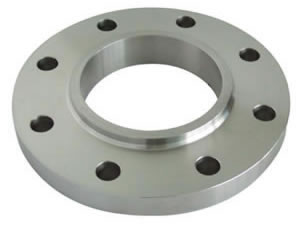

Descripción de la brida soldada deslizable:
La brida soldada deslizable es un tipo de brida industrial que se desliza sobre los extremos de la tubería y luego son soldadas en el lugar. Debido a que el tubo se desliza en la brida antes de la soldadura, tiene un cubo bajo. El interior y exterior de la brida están soldados, resultando en una resistencia suficiente y sin pérdidas. Las bridas deslizables de Ahad pueden ser fácilmente fijadas y soldadas en diferentes tubos. Es perfecta para aplicaciones de baja presión.

Tamaño de la brida soldada deslizable:
Brida soldada deslizable: 3/8″~40″
DN10~DN1000

Presión
Serie americana: CLASE 150, CLASE 300, CLASE 400, CLASE 600, CLASE 900, CLASE 1500
Serie europea: PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100

Tipos de superficie de la brida soldada deslizable:
Serie americana: Superficie plana (FF), Superficie elevada (RF), Lengüeta (T), Ranura (G), Hembra (F), Macho (M), Superficie con junta tipo anillo (RJ)
Serie europea: Tipo A(Superficie plana), Tipo B(Superficie elevada), Tipo C(Lengüeta), Tipo D(Ranura), Tipo E(Grifo), Tipo F(Receso), Tipo G(Grifo tipo anillo-O), Tipo H (Ranura tipo anillo-O)

Materiales de la brida soldada deslizable:
Acero al carbono: ASTM/ASME A105, ASTM/ASME A516 Grados 55-60-65-70
Aleación de acero: ASTM/ASME A182 F1-F12-F11-F22-F5-F9-F91-F911-F92
Acero inoxidable: ASTM/ASME A182 F304-F304H-F304L-F304N-F304LN F316-F316H-F316L-F316N-F316LN F321-F321H F347-F347H, ASTM/ASME A182 F51-F52-F53-F54-F55-F60-F61
Acero resistente a las bajas temperaturas: ASTM/ASME A522, ASTM/ASME A707 Grados L1-L2-L3-L4-L5-L6-L7-L8
Acero de alta resistencia: ASTM/ASME A694 F42-F46-F48-F50-F52-F56-F60-F65-F70

Estándares de la brida soldada deslizable:
ASME B16.5-2013
EN 1092-1-2007, EN 1759-1-2004
ISO 7005-1-1992
AS 2129-2000
GB/T 9112-2010, GB/T 9116-2010
HG/T 20592-2009, HG/T 20615-2009, HG/T 20623-2009
SH/T 3406-2013
GOST- AFNOR- BS- DIN

Procesos industriales
Forjado, maquinado.

Industrias servidas
Energía eléctrica, petróleo, gas natural, químicos, construcción de navíos, calefacción, confección de papel, metalurgia.
