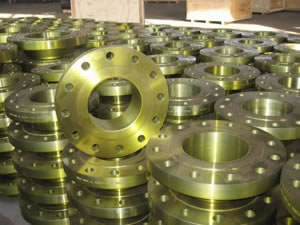

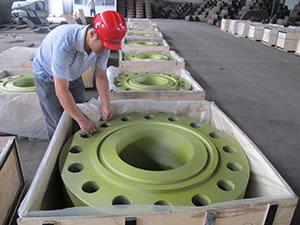

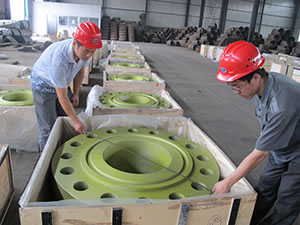

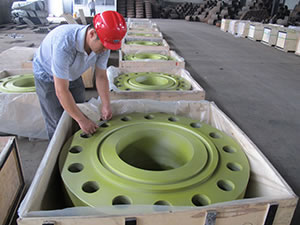

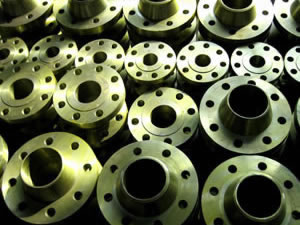

Brida con cuello soldado

Brida con cuello soldado

Brida con cuello soldado

Descripción de la brida con cuello soldado:
Una brida con cuello soldado es un tipo de brida industrial diseñada para transferir tensión a un tubo para reducir la alta concentración de tensión en la base de la brida. Comparada con otros tipos, las bridas con cuello soldado son conocidas por su cubo en forma de cuña y transición moderada desde el grosor de la brida hasta el grosor de las paredes del tubo. Son resistentes a deformaciones, y son normalmente usadas en condiciones de alta presión, alta o baja temperatura.

Tamaño de la brida con cuello soldado:
Brida de cuello soldado: 3/8″~160″
DN10~DN4000

Presión
Serie americana: CLASE 150, CLASE 300, CLASE 400, CLASE 600, CLASE 900, CLASE 1500, CLASE 2500
Serie europea: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN 250, PN 320, PN 400

Tipos de superficie de la brida con cuello soldado:
Serie americana: Superficie plana (FF), Superficie elevada (RF), Lengüeta (T), Ranura (G), Hembra (F), Macho (M), Superficie con junta tipo anillo (RJ)
Serie europea: Tipo A(Superficie plana), Tipo B(Superficie elevada), Tipo C(Lengüeta), Tipo D(Ranura), Tipo E(Grifo), Tipo F(Receso), Tipo G(Grifo tipo anillo-O), Tipo H (Ranura tipo anillo-O)

Materiales de la brida con cuello soldado:
Acero al carbón: A105
Aleación: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
Acero inoxidable: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H 347-347H
Acero de baja temperatura: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
Acero de alto rendimiento: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70

Estándares de la brida con cuello soldado:
GB/T9112-2000
GB/T9115.1-2000 GB/T9115.2-2000 GB/T9115.3-2000 GB/T9115.4-2000
GB/T9124-2000
GB/T13402-1992
SH/T3406-1996
GD2000 GD87-1101
JB/T74-1994
JB/T75-1994
JB/T82.1-1994 JB/T82.2-1994 JB/T82.3-1994 JB/T82.4-1994
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009 ASME B16.47-2006
API605-1988
MSS SP 44-2006
CSA Z245.12-05-2005
EN1092-1-2007 EN1759-1-2004
DIN2630 DIN2631 DIN2632 DIN2633 DIN2634 DIN2635 DIN2636 DIN2637 DIN2638
BS1560-3.1-1989 BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
AS2129-2000
JIS B2220-2004

Procesos industriales
Forjado, maquinado.

Industrias servidas
Energía eléctrica, petróleo, gas natural, químicos, construcción de navíos, calefacción, confección de papel, metalurgia.
